Cara Membaca Tabel Ukuran Pipa Besi Hitam dengan Mudah dan Akurat
Pipa besi hitam sering digunakan dalam berbagai proyek konstruksi dan industri karena kekuatannya yang luar biasa dan ketahanannya terhadap korosi. Namun, memahami tabel ukuran pipa besi hitam bisa menjadi tantangan bagi banyak orang. Artikel ini akan membantu Anda membaca dan memahami tabel ukuran pipa besi hitam dengan mudah dan akurat.
Baca juga: Pipa Hitam, Solusi Kuat dan Tahan Lama untuk Industri Air

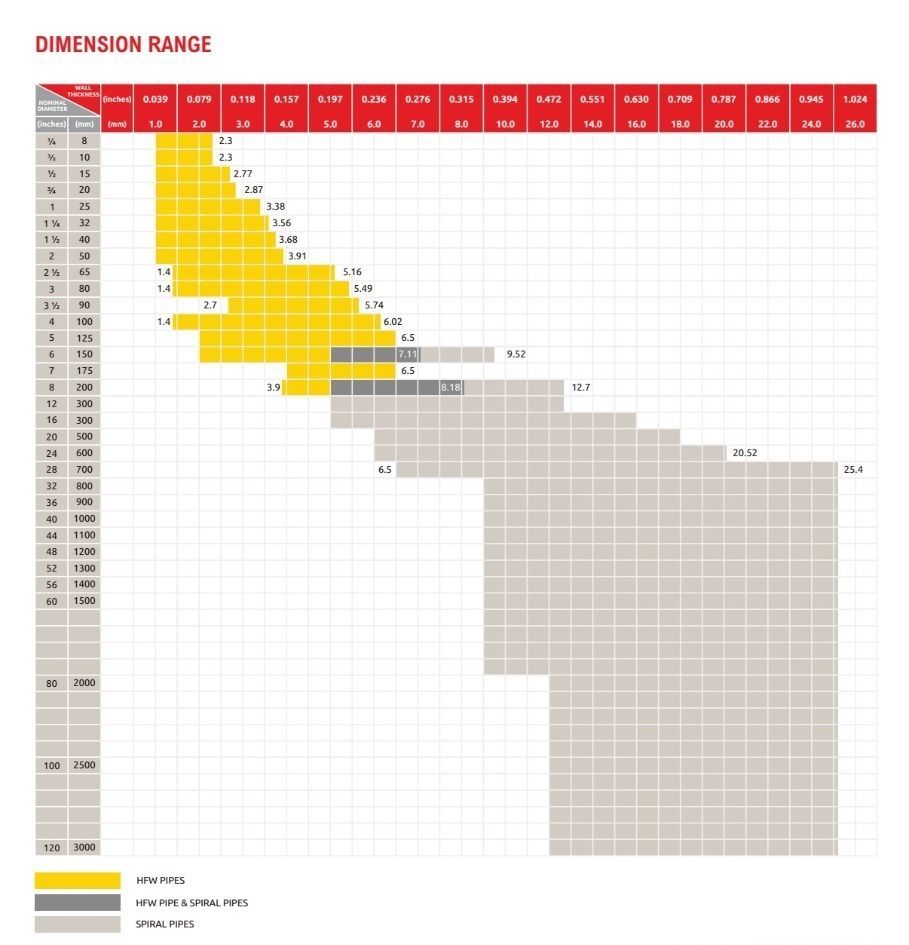

Tabel ukuran pipa besi hitam
Memahami Komponen Tabel Ukuran Pipa Besi Hitam
Pada gambar di atas terdapat tabel ukuran pipa besi hitam yang menunjukkan ukuran pipa besi hitam berdasarkan ketebalan dinding dan diameter. Berikut adalah komponen-komponen utama dalam tabel ini:
1. Diameter Nominal (Nominal Bore)
Diameter nominal adalah ukuran diameter dalam pipa yang dinyatakan dalam inci dan milimeter. Kolom di sebelah kiri tabel menunjukkan berbagai ukuran diameter nominal pipa mulai dari ¼ inci hingga 120 inci atau dari 8 mm hingga 3000 mm.
2. Ketebalan Dinding (Wall Thickness)
Ketebalan dinding ditunjukkan dalam inci dan milimeter di baris atas tabel. Nilai ketebalan ini berkisar dari 0.039 inci (1 mm) hingga 1.024 inci (26 mm).
3. Jenis Pipa
Tabel ini juga mengklasifikasikan pipa berdasarkan jenisnya, yang diwakili oleh warna yang berbeda:
- Pipa HFW (High-Frequency Welded): Ditandai dengan warna kuning.
- Pipa Spiral: Ditandai dengan warna abu-abu muda.
- Pipa HFW dan Spiral: Ditandai dengan warna abu-abu tua.
Cara Membaca Tabel Ukuran Pipa Besi Hitam
Untuk membaca tabel ini dengan benar, Anda perlu mengikuti langkah-langkah berikut:
1. Identifikasi Diameter Pipa
Pertama, tentukan diameter nominal pipa yang Anda butuhkan. Misalnya, jika Anda membutuhkan pipa dengan diameter 6 inci, carilah angka "6" di kolom paling kiri.
2. Cari Ketebalan Dinding yang Diperlukan
Setelah menemukan diameter, lihatlah baris yang sesuai dengan diameter tersebut dan cari ketebalan dinding yang diinginkan. Misalnya, jika Anda membutuhkan pipa dengan ketebalan dinding 0.236 inci (6.0 mm), lihat kolom yang berlabel "0.236" di baris atas.
3. Identifikasi Jenis Pipa
Perhatikan jenis pipa yang tertera. Misalnya, jika tabel menunjukkan "HPLP PIPE & SPIRAL PIPES", berarti pipa tersebut termasuk dalam kategori tersebut.
Contoh Praktis
Misalkan Anda membutuhkan pipa besi hitam dengan ketebalan 0.394 inci dan diameter 7 inci. Langkah-langkah yang perlu Anda lakukan dalam membaca tabel tersebut adalah berikut:
- Cari angka "0.394" di kolom atas tabel.
- Ikuti baris tersebut ke kiri hingga mencapai kolom dengan label "7".
- Periksa jenis pipa yang tertera di persimpangan baris dan kolom tersebut. Pada baris tersebut berwarna abu-abu muda, yang artinya termasuk dalam kategori pipa spiral.
Dengan mengikuti langkah-langkah ini, Anda dapat dengan mudah dan akurat membaca tabel ukuran pipa besi hitam untuk memastikan memilih pipa yang tepat sesuai kebutuhan proyek.
Baca juga: Pipa Hitam untuk Instalasi Air: Apa yang Harus Anda Ketahui?
Memahami tabel ukuran pipa besi hitam adalah keterampilan penting bagi Anda yang terlibat dalam industri konstruksi dan manufaktur. Dengan panduan ini, Anda sekarang memiliki pengetahuan yang diperlukan untuk membaca dan memahami tabel tersebut dengan mudah. Jangan lupa untuk selalu memeriksa spesifikasi tambahan yang mungkin disertakan dalam tabel untuk memastikan bahwa Anda mendapatkan pipa yang sesuai dengan kebutuhan spesifik proyek.
Jika Anda membutuhkan pipa besi hitam dengan berbagai ukuran untuk industri air, SPINDO bisa menjadi pilihan yang tepat. Sebagai perusahaan terkemuka di Indonesia dalam produksi pipa baja, PT SPINDO, Tbk. menyediakan pipa besi hitam bermutu tinggi yang cocok untuk berbagai kebutuhan industri air. Dengan pengalaman luas dan komitmen terhadap kualitas, SPINDO menghadirkan berbagai pilihan pipa baja yang memenuhi standar domestik dan internasional, termasuk SNI 0039.
SPINDO menawarkan dua jenis pipa besi hitam, yaitu ERW dan SSAW. Pipa ERW dari SPINDO telah melalui proses pelapisan yang teruji untuk memberikan ketahanan dan kualitas terbaik, yang dirancang khusus untuk jaringan pipa air transmisi, pabrik pengolahan air, serta sistem sirkulasi air pada bangunan. Sementara, untuk pipa SSAW dilengkapi dengan beberapa lapisan pelindung pada bagian dalam dan luar pipa untuk memastikan ketahanan dan performa optimal, yang ideal untuk distribusi air berskala besar, seperti terowongan air, pabrik pengolahan air, serta pabrik pengolahan air limbah.
Dengan pilihan pipa yang lengkap dan berkualitas, SPINDO siap menjadi mitra terpercaya Anda dalam memenuhi kebutuhan pipa. Klik tombol WhatsApp di pojok kanan bawah untuk informasi lebih lanjut dan dapatkan penawaran terbaik!
