Tabel Ukuran Pipa Besi Hitam: Ketahui Komponen dan Cara Menggunakannya
Pipa besi hitam menjadi salah satu material yang paling banyak digunakan dalam dunia konstruksi dan industri. Keunggulannya terletak pada kekuatan, ketahanan terhadap tekanan, serta harganya yang kompetitif. Namun, sebelum membeli atau menggunakan pipa besi hitam, Anda harus memahami tabel ukuran pipa besi hitam untuk menentukan jenis dan dimensi yang tepat sesuai kebutuhan. Pada artikel ini akan membahas secara lengkap isi dari tabel ukuran pipa besi hitam, cara membacanya, serta tips praktis dalam menggunakannya untuk proyek Anda.
Baca juga: Pipa Hitam untuk Instalasi Air: Apa yang Harus Anda Ketahui?
Tabel Ukuran Pipa Besi Hitam

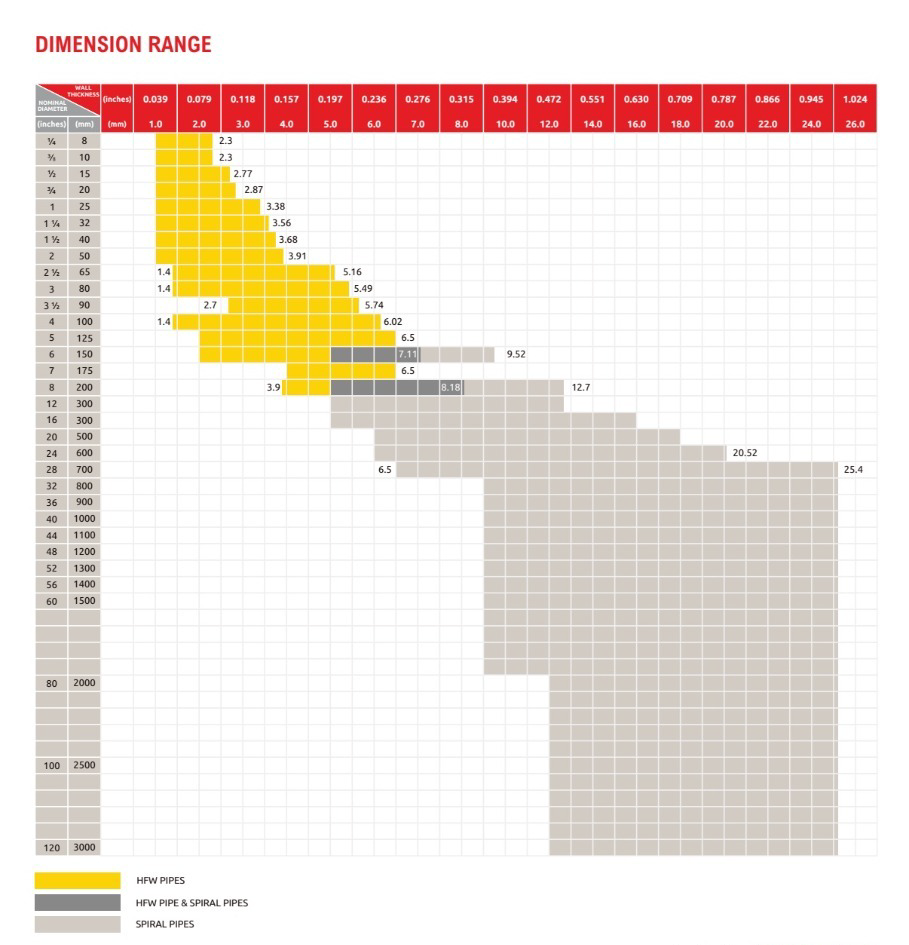

Tabel ukuran pipa besi hitam - SPINDO
Tabel ukuran pipa besi hitam adalah panduan visual yang menunjukkan diameter luar (OD) dan ketebalan dinding (thickness) dari berbagai jenis pipa besi. Tabel ini membantu Anda sebagai teknisi, kontraktor, atau arsitek dalam memilih ukuran pipa yang sesuai berdasarkan tekanan, aliran fluida, dan beban struktural.
Baca juga: Cara Membaca Tabel Ukuran Pipa Besi Hitam dengan Mudah dan Akurat
Penjelasan Komponen dalam Tabel
Berikut adalah komponen penting yang bisa Anda lihat dalam gambar tabel ukuran pipa besi hitam di atas.
Kolom Vertikal (Kiri)
Menampilkan ukuran diameter luar pipa, baik dalam satuan inchi maupun milimeter (mm). Misalnya:
- ½ inch = 15 mm
- 2 inch = 50 mm
- 8 inch = 200 mm, dan seterusnya hingga 120 inch (3000 mm)
Baris Horizontal (Atas)
Menunjukkan ketebalan dinding (wall thickness) dalam satuan inchi dan mm. Contoh:
- 0.118 inchi = 3.0 mm
- 0.394 inchi = 10.0 mm
- 1.024 inchi = 26.0 mm
Warna pada Tabel
Membedakan jenis proses produksi pipa:
- Kuning: HFW Pipes (High-Frequency Welded)
- Abu-abu muda: Spiral Pipes
- Abu-abu tua: Kombinasi HFW dan Spiral
Angka di dalam Tabel
Menunjukkan ketebalan aktual dalam mm, sebagai referensi spesifikasi teknis.
Cara Menggunakan Tabel Ukuran Pipa Besi Hitam
Berikut langkah-langkah praktis menggunakan tabel ini:
1. Tentukan Kebutuhan Diameter
Misalnya Anda butuh pipa untuk sistem air bertekanan sedang, diameter 3 inch bisa menjadi pilihan. Cari di kolom vertikal angka 3 inch (sekitar 80 mm).
2. Tentukan Ketebalan Dinding
Pilih ketebalan sesuai kebutuhan kekuatan. Untuk tekanan tinggi, pilih ketebalan >6 mm. Misalnya, pada 3 inch, tersedia pilihan seperti 5.16 mm, 5.49 mm, dan 5.74 mm.
3. Cocokkan Jenis Produksi
Jika membutuhkan pipa ringan, gunakan HFW (warna kuning). Sementara, jika Anda membutuhkan pipa besar dan kuat, pipa spiral (abu-abu) lebih sesuai.
4. Cocokkan dengan Standar Proyek
Pastikan ukuran yang dipilih sesuai dengan standar internasional (misalnya ASTM, JIS, atau SNI) yang berlaku di proyek Anda.
Tips Memilih Ukuran Pipa yang Tepat
- Proyek air bersih: Gunakan pipa diameter kecil – sedang (1–4 inch), dengan ketebalan standar (2–4 mm)
- Struktur rangka baja: Gunakan pipa dengan diameter sedang – besar dan ketebalan minimal 4 mm
- Instalasi industri: Gunakan tabel untuk memilih pipa sesuai tekanan fluida dan suhu operasional
Baca juga: Mengenal Tabel Ukuran Pipa Besi Hitam dan Cara Memilih yang Tepat
Tabel ukuran pipa besi hitam adalah alat penting yang harus dikuasai oleh Anda yang terlibat dalam proyek konstruksi atau instalasi pipa. Dengan memahami komponen dan cara menggunakan tabel ini, Anda bisa menghindari kesalahan spesifikasi yang bisa berakibat pada pemborosan biaya hingga kegagalan sistem. Jangan asal pilih ukuran, gunakan tabel ukuran pipa besi hitam sebagai panduan Anda dalam menentukan keputusan teknis yang lebih tepat dan efisien.
Jika Anda sedang mencari solusi pipa besi hitam untuk kebutuhan industri air, SPINDO adalah mitra terbaik . Sebagai produsen pipa dengan kapasitas produksi terbesar di Indonesia, PT Steel Pipe Industry of Indonesia, Tbk (SPINDO) menyediakan berbagai pilihan pipa besi hitam berkualitas tinggi yang telah memenuhi standar nasional maupun internasional, termasuk SNI 0039.
SPINDO menawarkan dua tipe pipa besi hitam, yaitu ERW dan SSAW. Pipa ERW (Electric Resistance Welded) SPINDO hadir dengan lapisan pelindung yang menjamin ketahanan jangka panjang. Cocok digunakan untuk jaringan transmisi air, sistem pengolahan air, hingga instalasi air dalam bangunan. Sementara, ada pipa SSAW (Spiral Submerged Arc Welded) dilengkapi dengan perlindungan ekstra di bagian dalam dan luar, menjadikannya pilihan ideal untuk distribusi air skala besar seperti proyek terowongan air, fasilitas pengolahan air bersih, maupun air limbah.
Dengan pengalaman panjang dan komitmen tinggi terhadap kualitas, SPINDO siap mendukung kelancaran proyek Anda dengan produk terbaik di kelasnya. Klik tombol WhatsApp di pojok kanan bawah untuk konsultasi dan penawaran terbaik dari tim SPINDO!
